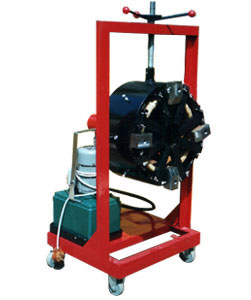

名稱:升降式軸承軸套加熱拆卸器
SZQ型軸承軸套感應加熱拆卸器,節能型BGJ-C型軸承感應拆卸器廣泛應用于軋鋼廠、鐵路機務段、港口、碼頭以及其它工礦企業中。對軸承內圈、擋圈、密封圈、齒輪、聯軸器等進行熱拆卸的新一代產品,該產品應用電磁感應原理,在軸承內圈產生感應電流,使其發熱膨脹,從而在配合處產生間隙,達到易于拆卸的目的。由于感應加熱迅速、均勻、清潔無污染,加熱質量高,并保證軸承不受損傷,這種先進的拆卸方法,正逐步取代烘烤、油煮等方法。
一、主要結構
本機由主控制柜、感應線圈等部分組成。
二、使用與操作
1、將控制柜接到有控制的電源上。
2、將控制柜與感應線圈用導線聯接。
3、合上控制開關,此時電壓表應有指示。
4、將感應線圈套在軸承上。
5、調節所需加熱時間,按下啟動按鈕,加熱開始。當工件加熱至所需時間主機將會自動關斷電源或按一下停止開關。
6、加熱結束后,取出感應線圈,卸下軸承即可。
7、本機可由控制柜或感應線圈控制其加熱與停止。
三、技術參數與性能
型號 | 外徑 | 內孔 | 寬 | 電流電壓 | 加熱時間130℃ |
SZQ-Ⅰ | Φ320 | Φ180 | 168 | 380V 65A(單相) | 1.3分鐘 |
SZQ-Ⅱ | Φ185 | Φ130 | 78 | 380V 30A(單相) | 1.5分鐘 |
SZQ-Ⅲ | Φ193 | Φ160 | 195 | 380V 60A(單相) | 1.5分鐘 |
SZQ-Ⅳ | Φ191 | Φ160 | 220 | 380V 60A(單相) | 1.3分鐘 |
SZQ-Ⅴ | Φ247 | Φ170 | 80 | 380V 21A(單相) | 1.6分鐘 |
四、注意事項
1、本系列軸承感應拆卸器必須由用戶提供加熱工件的規格尺寸而定制。
2、取出工件一定要注意,以防燙傷。
3、必須在主機斷電后方可取出感應線圈的加熱部件。
