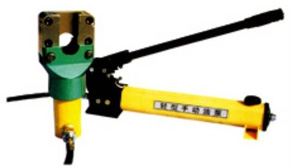

FJQ-32-48分離式鋼絲繩切斷器,主要由動力源(配電動、手動泵均可)工作油缸,滑軌及切斷刀片等幾大部分組成,它具有結構合理、操作方便、切斷快速、省力等優點,特別由于采用了分離式結構,從而根本上避免了以前因不小心操作造成鋼繩甩彈傷人現象。該切斷器不但可切斷¢32-52毫米鋼繩還能切斷¢20毫米以下規格的圓棒材。該切斷器屬國內首創廣泛適用于冶金、礦山、石油、橋梁等工程部門。
使用方法:
1、將油缸與油泵用高壓膠管相連接,并將回油螺栓旋緊。
2、將活動銷拔出,轉動滑軌然后將待切鋼絲繩放入槽中(直接穿入)上好活動銷。
3、上下掀動手柄、使刀片前進即可實現切斷工作。
4、前進工作完畢,旋松回油螺栓 ,使刀回程準備下次動作。
參數型號 | 切割范圍 | 刀片行程 | 最大切斷力 | 手柄操作力 |
QY-30 | ¢8-30mm | 40mm | 7.5T | ≤25kgf |
QY-48 | ¢8-48mm | 58mm | 20T | ≤39kgf |
