一、產品介紹

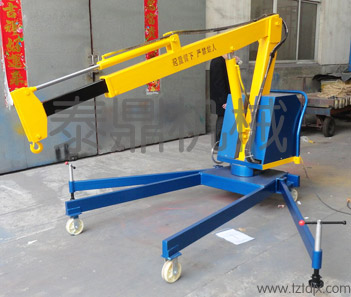

TD-500、1000、2000系列半電動液壓旋轉吊車是我廠引進國外技術,繼手動液壓旋轉吊車系列之后,研制開發了手電兩用液壓旋轉吊車,它克服了手動旋轉移動重物但不能電動升降的缺點,具有電動升降,吊臂電動伸縮等功能。本機具有結構合理,操作方便,工作安全可靠等特點,大大節省了人力。
二、用途
本產品廣泛用于工廠、車間、倉庫、碼頭、車站等處。貨物裝卸、搬運和堆垛、配合托盤貨箱實行工廠的單元化運輸,可大大地減輕工人的勞動強度,提高工效和工作的安全性。
三、結構及工作原理
TD型手動液壓旋轉吊車由底座、立柱、吊臂、高式千斤頂、油泵、渦輪蝸桿箱、可活動腳等部分組成。調節吊臂長度,可吊起不同重量的物體。在起吊前需將活動腳放在一定的位置,以保證安全。
四、主要技術參數
型號:TD-1T TD-2T 起升能力:1-2T 起重高度:2.7m 旋轉角度:±90° 吊臂長度:2000mm 伸展長度:600mm
五、操作說明:使用吊車前必須仔細閱讀產品說明書,安全操作規程,請忽違章操作。
1、使用前必須檢查液壓、電器系統是否正常。
2、起吊重物前必須打開支撐腿,保持吊車平衡,方可通電操作。
3、操作過程,由手動換向閥操作上升、下降、伸、縮等功能(根據標簽上的提示),旋轉方式:手動操作方向盤,可任意旋轉位置。
4、結束:縮入小臂,吊臂下降后,切斷電源,收回支腿。
六、使用注意事項
1、使用時,吊車應在堅固無障礙的水平地面上作業,嚴禁超負荷起吊,起重物時,吊臂下嚴禁站人。
2、帶荷短距離移動時,須保持吊車平穩,緩慢行走重物因慣性搖擺不定時,應扶持而行,以防重心失穩。
3、液壓油每半年更換一次(使用32#機械油),定期檢查液壓部分的密封是否滲油,如有滲油,要及時更換密封件,經常檢查活動腳等肖件,不得有松動和脫落趨勢,各接頭行走輪部位經常注潤滑油。
