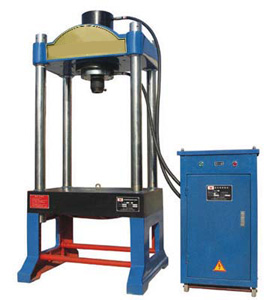

四柱二梁液壓機是一種利用液體靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械。它常用于壓制工藝和壓制成形工藝,如:鍛壓、沖壓、冷擠、校直。
四柱二梁液壓機技術參數:
TD-60T | 單位 | 參數 |
公稱壓力 | KN | 600 |
液體最大壓力 | Mpa | 31 |
行程 | mm | 240 |
壓力頭至工作臺最大距離 | mm | 570 |
壓力頭至工作臺最小距離 | mm | 330 |
壓力頭下降速度 | mm/min | 600 |
壓力頭上升速度 | mm/min | 830 |
工作臺有效尺寸 | mm | 500x510 |
電機功率 | kw | 3.0 |
機器外形尺寸 | mm | 730x710x1900 |
機器凈重 | kg | 900 |
四柱二梁液壓機主機部分包括液壓缸、橫梁、立柱及充液裝置等。動力機構由油箱、高壓泵、控制系統、電動機、壓力閥、方向閥等組成。四柱液壓機采用PLC控制系統,通過泵和油缸及各種液壓閥實現能量的轉換,調節和輸送,完成各種工藝動作的循環。
四柱二梁液壓機工作空間寬敞、便于四面觀察和接近模具。整機結構簡單,工藝性較好,但立柱需要大型圓鋼或鍛件。液壓機在一定的機械、電子系統內,依靠液體介質的靜壓力,完成能量的積壓、傳遞、放大,實現機械功能的輕巧化、科學化、較大化。
四柱二梁液壓機安全操作注意事項:
不了解機器結構性能或操作程序者不應擅自開動機器;
機器在工作過程中,不應進行檢修和調整模具;
當機器發現嚴重漏油或其它異常,設法排除,不得帶病投入生產:
不得超載或超過偏心距使用:
電氣設備接地必須牢固可靠:
每天工作結束:將滑塊放至最低位置。
四柱二梁液壓機選配裝置
● 沖裁緩沖裝置
● PLC觸摸屏控制分流
● 快速行程充液裝置
● 20T--1000T可特殊訂貨
● 下頂缸選裝
● 冷卻裝置
