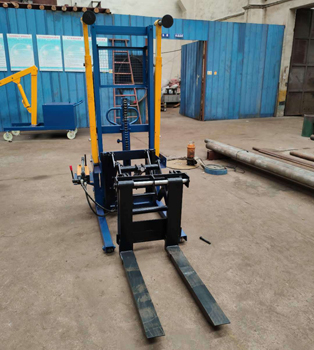

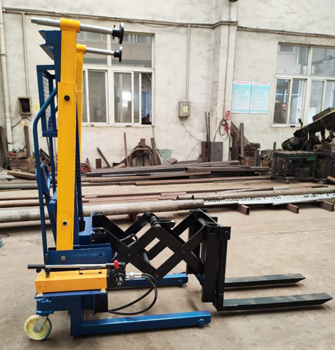

CTY型伸剪前移式手動堆高叉車,可載重500KG堆高1.5M,該手動叉車是一種高起升裝卸和短距離運輸兩用車,前移式手動堆高車它的優點是叉止在鏟貨時,可在一定的空間之內,廷伸到前輪之外叉取或放下貨物,行走時貨叉帶貨物收回,使貨物重心在支撐面內;而剪叉前移式叉車是指叉止在鏟物時,如叉止的本身長度不夠,可利用該叉車剪叉部分的長度延伸到前輪之外進行作業,行走時在把延伸部分縮回到支撐平面內 ,因此穩定性很好。
前移式手動液壓裝卸車高強度鋼鐵貨叉結構,一體化液壓站,重量輕,價格低,和前移式電動堆高車相比價格相差很多,又容易操作, 安全可靠,耐用,升降平衡、轉動靈活、操作方便等特點,方便貨物裝卸。手動前移式堆高車龍門架起升系統采用德國進口槽鋼制作,不變形,保證貨物在起升過程中的穩定和安全,車身緊湊,適用于工作場地有限的車間,倉庫和裝卸卡車,以及高架倉庫內貨物的堆垛和搬運。
二、CTY-前移式手動液壓堆高車技術參數:
額定起重量 | Kg | 500 | |
最大起升高度 | mm | 1600 | |
貨叉低放高度 | mm | 85 | |
貨叉調節寬度 | mm | 220~440 | |
貨叉長度 | mm | 800 | |
載荷中心距 | mm | 415 | |
起升速度 | mm/次 | 20 | |
下降速度 | 可控 Can control | ||
前移長度 | mm | 250 | |
轉彎半徑 | mm | ≤1400 | |
外形尺寸 | 全長 A | mm | 1160 |
A×B×F | 全寬 B | mm | 615 |
. | 全高 F | mm | 2000 |
自重 | kg | 165 | |
車輪 | 前輪直徑 | mm | φ90 |
后輪直徑 | mm | φ125 |
三、前移式叉車的相對優點:
前移式叉車具有平衡重式叉車和電動堆垛機的共同特征。當門架前升至頂端時,載荷重心落在支點的外側,此時相當于電動堆垛機。這兩種性能的結合,使得這種叉車具有操作靈活性和高載荷的優點,同時體積和自重不會增加很多,車自重不會增加很多,手動前移式叉車的自重大約150kg,電動前移式叉車的自重大概在700kg左右,相對于同類的叉車產品可以節省空間,減少轉彎半徑,適合于通道較窄的室內倉庫作業。
四、堆高車的正確操作方法、使用說明
1、行駛 車輛行駛以前應檢查剎車和泵站的工作狀況,并確保蓄電池被完全充電。雙手握住操縱手柄,用力使車輛慢慢向工作貨物行駛,如果要停車,可用手剎制動或腳剎,使車輛停車
2、卸貨 (1)在貨叉低位的情況下與貨架保持垂直小心接近貨架然后插入貨盤底啊 (2)回退堆垛車讓貨叉移出貨盤 (3)升起貨叉到達要求的高度,慢慢移動到待卸貨盤處,同時確保貨叉容易進入貨盤并且貨物處在貨叉的安全位置上 (4)提升貨叉直到貨盤從貨架上被抬起 (5)在通道中慢慢后退 (6)緩慢放低貨物同時確保貨叉在降低過程中不接觸障礙 注意:貨物升起過程中,轉向和剎車操作必須緩慢、小心。
3、堆垛 (1)保持貨物低位小心接近貨架 (2)提升貨物到貨架平面的上方 (3)慢慢向前移動,當貨物處在貨架上方時停止,在這個點上放下貨盤并注意貨叉不給貨物底下的貨架施力,確保貨物處在安全位置 (4)緩慢回退并確保貨盤自在牢固的位置 (5)放低貨叉到堆垛車可以行駛的位置
4、安全設施 (1)主開關:電源主開關 (2)腳剎車:可靠的停車制動 (3)限流閥:控制下降速度 (4)限壓閥:控制載荷 (5)防護網:保護駕駛員 5、禁止事項 (1)禁止酒后操作半電動堆高車 (2)禁止較載、貨物堆疊不均勻、平坦 (3)禁止騎跨操作 (4)禁止停放在坡道或臺階上
