選用須知:
首先針對工作對象的安裝位置,確定機型,然后進行受力分析,確定所選用的推力(kg.f)、行程、速度(mm/s),然后以規格系列表選出合適的推桿。如有特殊要求,本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接行程裝置,電控箱和支撐架由顧客自備,如需要,我公司可代為配置,但應在訂貨合同中寫明。

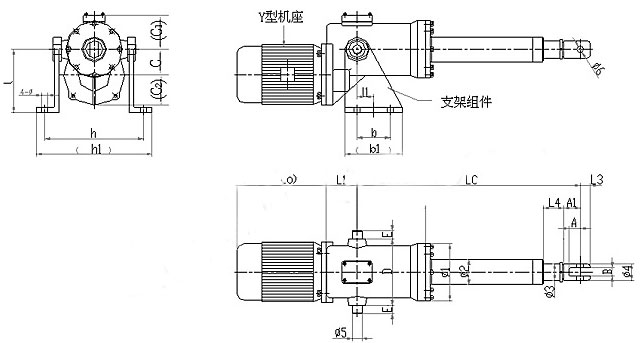

DT型電動推桿支架安裝尺寸表:
序號 | 型號 | L | L1 | h | h1 | b | b1 | 4-Ф |
1 | DT50 | 80 | 20 | 130 | 160 | 50 | 80 | 9 |
2 | DT100 | 130 | 37.5 | 188 | 266 | 75 | 130 | 14 |
3 | DT300 | 152 | 37.5 | 204 | 242 | 75 | 130 | 14 |
4 | DT500 | 170 | 37.5 | 214 | 254 | 75 | 130 | 14 |
5 | DT700 | 170 | 35 | 224 | 264 | 75 | 130 | 14 |
6 | DT1000 | 190 | 47.5 | 238 | 284 | 93 | 160 | 14 |
7 | DT1600 | 220 | 344 | 410 | 100 | 160 | 18 |
DT型電動推桿主要技術參數、外形尺寸表 說明:表中行程的確定,由用戶可在范圍內任選:
序號 | 型號 | 推力 |
功率 (KW) |
速度 (mm/s) |
行程 S(mm) |
LC | Ф1 | Ф2 | Ф3 | Ф4 | Ф5 | Ф6 | ||
(kg.f) | (KN) | Lmin | Lmax | |||||||||||
1 | DT50 | 50 | 0.5 | 0.06 | 42 | 100-300 | 128+S | 128+2S | 85 | 42 | 23 | 23 | 18 | 6 |
2 | DT100 | 100 | 1.0 | 0.12 | 42 | 100-600 | 207+S | 207+2S | 112 | 57 | 34 | 34 | 25 | 10 |
3 | DT300 | 300 | 3.0 | 0.37 | 42 | 100-800 | 231+S | 231+2S | 130 | 63.5 | 40 | 40 | 25 | 12 |
4 | DT500 | 500 | 5.0 | 0.75 | 50 | 100-800 | 286+S | 286+2S | 155 | 70 | 42 | 42 | 35 | 14 |
5 | DT700 | 700 | 7.0 | 1.10 | 50 | 200-1000 | 298+S | 298+2S | 160 | 80 | 46 | 46 | 35 | 16 |
6 | DT1000 | 1000 | 10 | 1.10 | 50 | 200-1200 | 298+S | 298+2S | 170 | 80 | 46 | 46 | 35 | 16 |
7 | DT1600 | 1600 | 16 | 2.20 | 50 | 200-1500 | 310+S | 310+2S | 205 | 90 | 62 | 62 | 35 | 25 |
序號 | 型號 | A | A1 | B | C | (C1) | (C2) | D | E | L1 | L2 | L3 | L4 | LO |
1 | DT50 | 20 | 30 | 10 | 33 | 71 | 42.5 | 80 | 16 | 47 | 83 | 12 | 21.5 | 120 |
2 | DT100 | 35 | 48 | 16 | 36 | 78 | 65 | 112 | 20 | 78 | 109 | 18 | 40 | 200 |
3 | DT300 | 35 | 48 | 20 | 48 | 86 | 72.5 | 130 | 20 | 65 | 155 | 22 | 40 | 200 |
4 | DT500 | 42 | 58 | 20 | 59 | 95 | 78 | 140 | 25 | 70 | 197 | 22 | 50 | 255 |
5 | DT700 | 45 | 58 | 20 | 67.5 | 100 | 75 | 150 | 25 | 70 | 194 | 22 | 50 | 265 |
6 | DT1000 | 45 | 58 | 20 | 67.5 | 102 | 100 | 154 | 25 | 70 | 218 | 22 | 50 | 265 |
7 | DT1600 | 50 | 65 | 30 | 91.5 | 124 | 110 | 240 | 30 | 112 | 248 | 35 | 58 | 325 |
