首先針對工作對象的安裝位置,確定機型,然后進行受力分析,確定所選用的推力(kg.f)、行程、速度(mm/s),然后以規格系列表選出合適的推桿。如有特殊要求,本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接的行程裝置,電控箱和支撐架由顧客自備,如需要,我公司可代為配制,但應在訂貨合同中寫明。

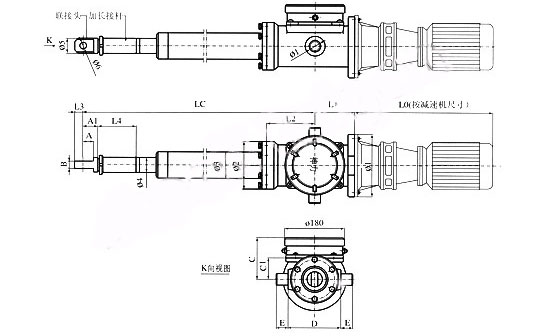

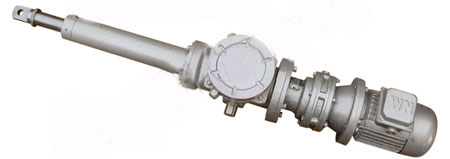

DTX型電動推桿主要技術性能參數、外形及安裝尺寸:
序 號 |
型號 | 推力 |
功率 (kw) |
速度 (mm /s) |
行程 s(mm) |
Lc | Ф1 | Ф2 | Ф3 | Ф4 | Ф5 | Ф6 | Ф7 | ||
kg.f | KN | Lmin | Lmax | ||||||||||||
1 |
DTXa 700 |
700 | 7 | 0.75 | 25 | 100-1000 |
370 +S |
370 +2S |
190 | 145 | 80 | 46 | 46 | 20 | 35 |
2 |
DTXa 1000 |
1000 | 10 | 1.10 | 25 | 100-1000 |
370 +S |
370 +2S |
190 | 145 | 80 | 46 | 46 | 20 | 35 |
3 |
DTXa 1600 |
1600 | 16 | 1.50 | 20 | 100-1400 |
450 +S |
450 +2S |
230 | 170 | 102 | 70 | 68 | 25 | 35 |
4 |
DTXa 2000 |
2500 | 25 | 2.20 | 20 | 100-1400 |
450 +S |
450 +2S |
230 | 170 | 102 | 70 | 68 | 25 | 35 |
5 |
DTXa 3000 |
3000 | 30 | 2.20 | 15 | 100-1800 |
540 +S |
540 +2S |
250 | 200 | 121 | 80 | 80 | 30 | 40 |
6 |
DTXa 4000 |
4000 | 40 | 2.20 | 15 | 100-1800 |
540 +S |
540 +2S |
250 | 200 | 121 | 80 | 80 | 30 | 40 |
7 |
DTXa 5000 |
5000 | 50 | 3.00 | 15 | 100-2000 |
580 +S |
580 +2S |
300 | 220 | 121 | 80 | 80 | 30 | 40 |
序 號 |
型號 | A | A1 | B | (C) | C1 | D | E | L1 | L2 | L3 | L4 | L0 |
1 |
DTXa 700 |
32 | 45 | 22 | 126 | 65 | 160 | 35 | 120 | 145 | 25 |
按 用 戶 需 要 增 加 ( 表 中 設 為 0 ) |
按 減 速 機 形 式 尺 寸 確 定 ) |
2 |
DTXa 1000 |
32 | 45 | 22 | 126 | 65 | 160 | 35 | 120 | 145 | 25 | ||
3 |
DTXa 1600 |
50 | 70 | 32 | 160 | 80 | 205 | 35 | 140 | 180 | 35 | ||
4 |
DTXa 2000 |
50 | 70 | 32 | 160 | 80 | 205 | 35 | 140 | 180 | 35 | ||
5 |
DTXa 3000 |
55 | 74 | 40 | 175 | 95 | 240 | 40 | 140 | 230 | 40 | ||
6 |
DTXa 4000 |
55 | 74 | 40 | 175 | 95 | 240 | 40 | 140 | 230 | 40 | ||
7 |
DTXa 5000 |
55 | 74 | 40 | 180 | 100 | 250 | 40 | 140 | 230 | 45 |
說明:1、表中設定的速度為基本工作速度,在此速度數值上可按用戶需要逐擋下減,慢速度3.50mm/s,用于污水處理潷水器慢速度可為0.25mm/s。
2、表中行程的確定,由用戶可在范圍內任選。
3、加長桿長度應加在LC內,為推桿小伸出安裝距尺寸。
4、圖中“聯街頭”,“加長接桿”材質為1Cr18Ni9T(不銹鋼),主要用于污水處理廠潷水器上。
